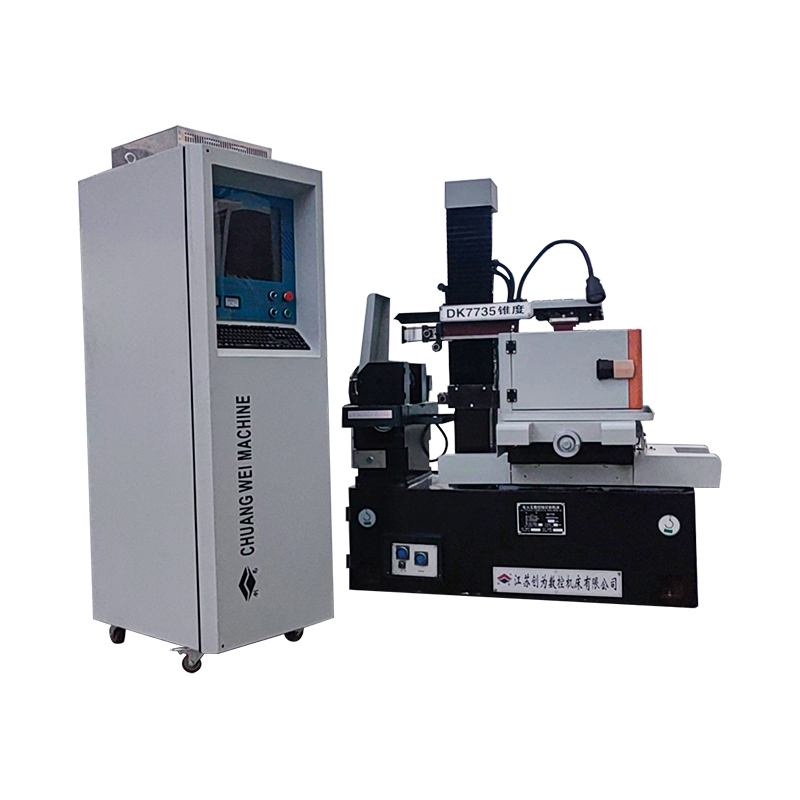

DK7745FZ CAO CNC CNC EDM CNT

1 、 Giường máy được làm từ đúc cát nhựa, sau khi biến dạng ủ thứ hai là nhỏ và cường độ cao.
2 với hiệu suất ổn định, công suất đầu ra cao, tốc độ cắt nhanh, hoàn thiện bề mặt cao, mất dây molypden thấp, v.v. Mất dây molypden cực thấp, giảm đáng kể chi phí xử lý.
3. Tích hợp lập trình và kiểm soát: Đồ họa phức tạp có thể được chuyển đổi thành DXF bằng CAD, theo dõi đồ họa xử lý thời gian thực và một loạt các màn hình trạng thái xử lý, nhưng cũng có bộ nhớ mất điện, trở lại ngắn mạch, bảo vệ dây bị hỏng, tắt tự động, xoay góc tùy ý và các chức năng khác.
4. Việc áp dụng bộ chuyển đổi tần số đặc biệt cắt dây thương hiệu để điều khiển động cơ vận chuyển dây, điều chỉnh tốc độ thay đổi vô hạn, với công tắc cảm ứng đảo ngược không tiếp xúc, không có nhiễu tia lửa khi đảo ngược, không có tiếng ồn, vận hành động cơ trơn tru, cải thiện độ tin cậy và an toàn của công cụ máy.

Nguyên tắc cơ bản của việc cắt dây EDM là sử dụng điện cực công cụ để xả xung trên phôi để đạt được chế biến, xử lý cắt dây EDM không cần phải tạo ra điện cực đúc, sử dụng dây kim loại mịn (thường được gọi là dây molypden) làm điện cực công cụ. Cực dương của nguồn cung cấp xung được kết nối với phôi và cực âm được kết nối với dây molypden; Dây molybden di chuyển qua lại ở một tốc độ nhất định, và nó liên tục đi vào và thoát khỏi khu vực xả; Đồng thời, một môi trường chất lỏng được phun giữa dây molybden và phôi. Miễn là người vận hành điều khiển hiệu quả tốc độ và quỹ đạo của chuyển động của dây molybdenum đối với phôi, hình dạng và kích thước cần thiết của phôi có thể được cắt. Quỹ đạo của chuyển động phôi được hình thành bởi các chuyển động X và Y của bảng tọa độ (hai động cơ bước được điều khiển theo hướng dọc và ngang).
Máy chính của công cụ cắt dây DK Series CNC bao gồm giường, bàn làm việc, thiết bị vận chuyển dây, khung dây, bình làm mát, thiết bị điện máy, phụ kiện và các thành phần khác. Nó dựa trên giường, bàn, tàu sân bay và khung dây được lắp đặt trên cùng một bề mặt cơ sở của giường.
Những điều sau đây được giới thiệu riêng biệt:
1） Giường
Chiếc giường là một loại gang nhựa loại nhựa, là một cấu trúc đúc toàn bộ, phần trên của nó được gắn trên bàn làm việc, xi lanh lưu trữ dây, khung dây, ánh sáng và các thành phần khác.
2） Bàn làm việc
Bảng làm việc chủ yếu bao gồm một bàn làm việc, tấm kéo giữa, vít bóng và hộp số tốc độ thay đổi, v.v ... Chuyển động dọc và ngang của tấm kéo áp dụng cấu trúc hướng dẫn bóng, tương ứng, bằng động cơ bước thông qua hai cặp vít ổ đĩa phản ứng dữ liệu để đạt được chuyển động của bảng làm việc. Vít bóng có những ưu điểm của độ chính xác truyền cao, hiệu quả cao và tuổi thọ dài.
(3) Thiết bị vận chuyển lụa
Xi lanh lưu trữ dây bao gồm một xi lanh rỗng vách mỏng. Động cơ qua đầu nối để điều khiển xoay xi lanh lưu trữ, trong khi chuyển động đối ứng xi lanh lưu trữ từ tốc độ bánh răng sau khi vít lái tấm kéo thiết bị vận chuyển dây.
Sự thay đổi hướng thường xuyên của tấm kéo xi lanh lưu trữ dây được điều khiển bởi một bộ công tắc cảm ứng, đơn giản và nhạy cảm trong hoạt động, và cản trái và phải được trang bị thiết bị bảo hiểm quá tải, cắt đứt dòng điện của động cơ vận chuyển dây khi công tắc cảm ứng không thay đổi hướng.
4） Khung dây
Dây Molybden giống như một dây đai ổ đĩa kín, được điều khiển bởi cuộn để hoạt động qua lại, các hàng bánh xe và một cặp bánh xe hàng đầu bởi dây Molypdenum được quấn quanh chu kỳ hoạt động.
Bánh xe hướng dẫn áp dụng một phần kín của dây molybden theo chiều dọc.
5） Bể làm mát
Bơm nước gửi chất lỏng làm việc đến khu vực xử lý, xỉ tích tụ trong hộp bẩn, phải được làm sạch thường xuyên và chất làm mát làm việc sử dụng chất lỏng saponized DX-1.
6） Phụ kiện
① Lịch thi đấu: Các nhóm đồ đạc để sửa hình dạng phẳng hoặc phôi hình trụ, Cấu trúc vít tấm áp lực, với các ốc vít loại T để sửa chữa vật cố trên bàn làm việc.
Crank: Được sử dụng để gió lụa đang quay xi lanh lưu trữ lụa.
③ Bánh xe dây chật: Được sử dụng để căng thủ công của dây molybdenum.
