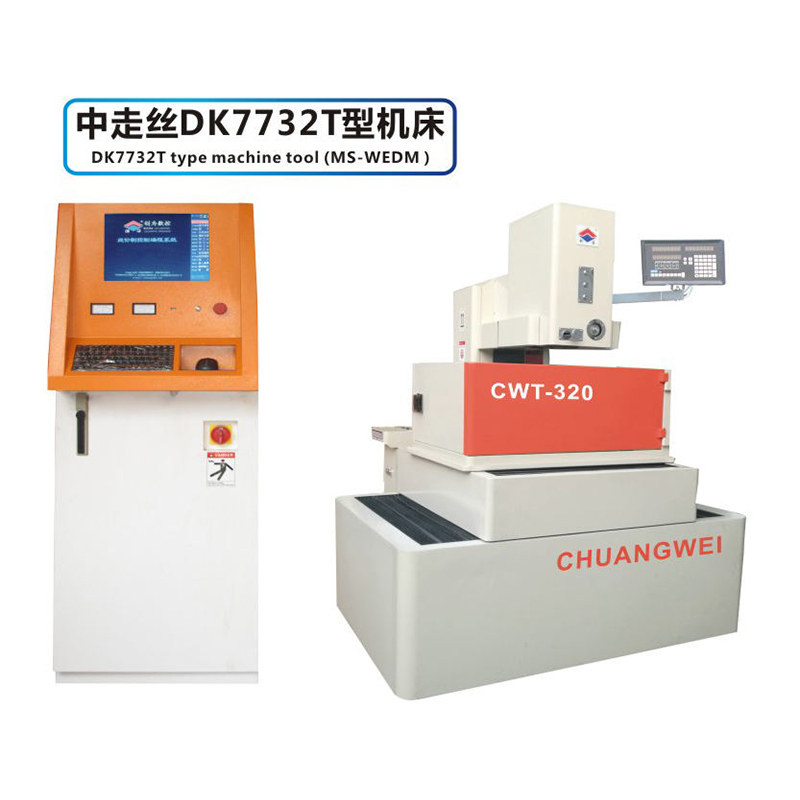

DK7732 T-type servo chống cộng hưởng CNC Dây EDM Máy cắt tốc độ trung bình

DK7732 T-Type chống cầu chống CNC EDM EDM Máy cắt tốc độ trung bình là một công cụ tiên tiến được thiết kế cho độ chính xác và hiệu quả trong ngành công nghiệp gia công. Với công nghệ điều khiển servo tiên tiến, máy này đảm bảo hiệu suất chống cầu, giảm đáng kể độ rung và tăng cường độ chính xác cắt. Khả năng tốc độ trung bình tạo ra sự cân bằng hoàn hảo giữa tốc độ và độ chính xác, làm cho nó trở nên lý tưởng cho một loạt các nhiệm vụ cắt phức tạp.

DK7732 tự hào có cấu trúc mạnh mẽ với thiết kế loại T, cung cấp độ ổn định và độ cứng nâng cao. Hệ thống EDM dây chất lượng cao của nó có khả năng tạo ra các vết cắt phức tạp và chi tiết với tính nhất quán đáng chú ý. Hệ thống điều khiển CNC thân thiện với người dùng, cung cấp hoạt động trực quan và chức năng toàn diện để đáp ứng nhu cầu gia công đa dạng.

Được trang bị một máy phát hiệu suất cao, máy cung cấp hoàn thiện bề mặt và độ chính xác. Hệ thống làm mát sáng tạo đảm bảo hiệu suất nhất quán và kéo dài tuổi thọ của máy. Ngoài ra, DK7732 kết hợp một hệ thống lọc tiên tiến, duy trì môi trường làm việc sạch sẽ và giảm các yêu cầu bảo trì.

Hoàn hảo cho các ứng dụng trong Kỹ thuật hàng không vũ trụ, ô tô và chính xác, máy EDM chống cộng hưởng loại DK7732 Type EDM nổi bật về độ tin cậy, độ chính xác và các tính năng công nghệ tiên tiến của nó. Đó là giải pháp lý tưởng cho các nhà sản xuất đang tìm cách nâng cao năng suất và đạt được kết quả chất lượng cao.

Liên hệ với chúng tôi

Công ty TNHH Công ty TNHH Máy công cụ Jiangsu Chuangwei CNC.

Mô tả cấu trúc sản phẩm

1. Giường máy máy: Áp dụng cấu trúc tổng thể hộp song công loại T; Cấu trúc chịu tải chính hỗ trợ sườn kết nối các xe ngựa, giá dây, bề mặt tham chiếu vận chuyển dây, tạo thành một toàn bộ ổn định của nhiều đường, bề mặt và vật thể loại T-loại kết hợp, độ cứng của cát, chắc chắn độ cứng và độ ổn định của thân máy, và độ phẳng của bề mặt.
2. Phần vận chuyển Bàn làm việc: Cỗ xe áp dụng cấu trúc sườn cốt thép, rắn, lồi lõm, cấu trúc tổ chức ổn định của cát nhựa, không dễ tạo ra lỗi hình dạng (biến dạng). Vít bóng và hướng dẫn tuyến tính được thiết kế để lắp đặt trên cùng một mặt phẳng tham chiếu cơ sở để cải thiện độ chính xác của vị trí lắp ráp và loại bỏ các lỗi lắp ráp (.
3. Phần giá đỡ phần: Cột sử dụng cấu trúc hộp loại C. Phần trên của cột loại C (giá trên dây trên) và thân giá thấp hơn là giá đỡ dây tương đối cố định, cứng và không dễ cộng hưởng; Cơ chế lò xo nén bằng số của lắp ráp bánh xe dây đảm bảo độ căng cân bằng của dây molypden; Cơ chế nâng thanh hướng dẫn vuông sử dụng một bánh răng sâu, cơ chế bánh răng xoắn và hướng dẫn 900V, và thanh trượt hình chữ V để thắt chặt và khóa, có thể điều chỉnh một cách đáng tin cậy và thuận tiện cho chiều cao cắt (điện); Thiết bị xịt nước trên bao gồm một tấm phun nước và hướng dẫn dây, được kết nối với đáy thanh hướng dẫn vuông để ổn định độ rung của dây molypden và hỗ trợ tấm phun nước trên để phun hoàn toàn chất làm mát trên phần xử lý.

Thông số cơ học

1. Bàn làm việc Kích thước: 900 × 600mm
2. Tối đa X/Y Trục Travel: 500 × 630mm
3. Du lịch trục z tối đa: 300mm
4. Trục lập trình: X/Y/U/V Bốn trục (bốn liên kết)
5. X/y trục trục vít (độ chính xác): vít bóng
6. Đường ray hướng dẫn trục x/y (độ chính xác): Slide tuyến tính
7. Độ chính xác xử lý: Theo JB_T 11999.1-2014 Tiêu chuẩn
8. Tốc độ thức ăn dây: 0-11 m/s
9. Kích thước công cụ máy: 1980 × 1600 × 2000
10. Máy công cụ Trọng lượng: 3400kg
11. Tải bảng tối đa: 1200kg
12. Kích thước phôi tối đa: 900 × 550 × 400
13. Cấu hình tiêu chuẩn của hệ thống điện: 380V ± 10%/50Hz
14. Công suất đầu vào: 2kW
15. Dòng điện xử lý tối đa: 8a
16. Hiển thị: màn hình LCD màu 15
17. Drive trục servo X và Y sử dụng hệ thống ổ đĩa AC thương hiệu nổi tiếng nhập khẩu, có độ chính xác xử lý ổn định hơn và độ chính xác cắt cao cao hơn.
18. Phương pháp lập trình: CAD/CAM/ISO
