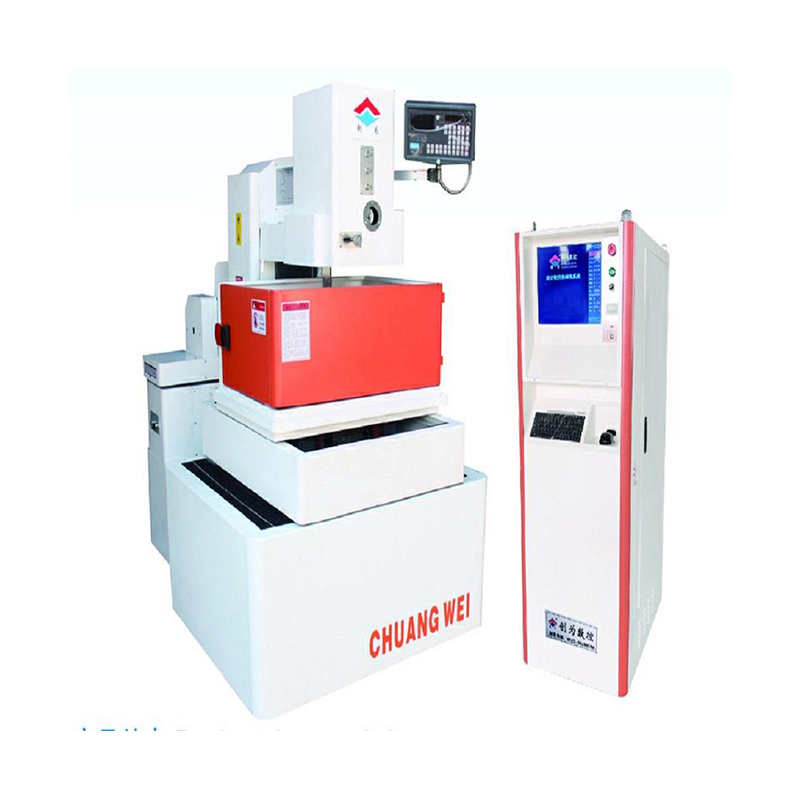

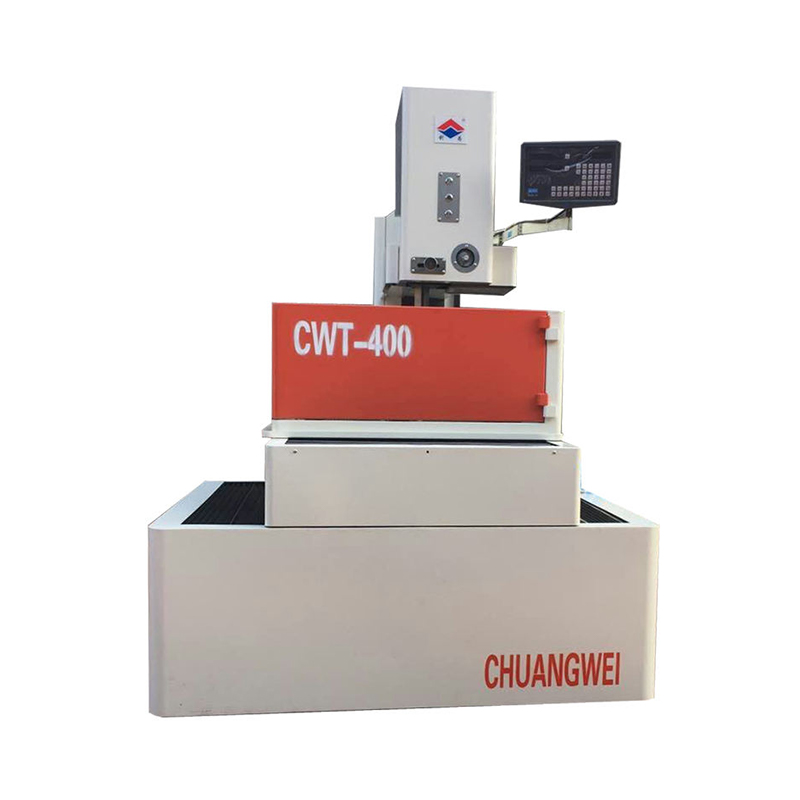

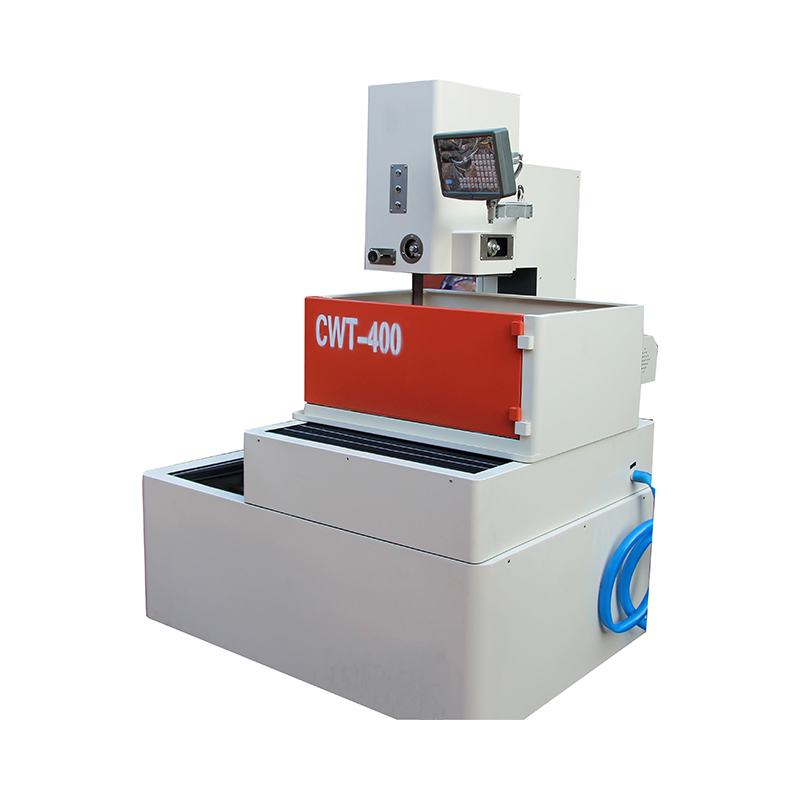

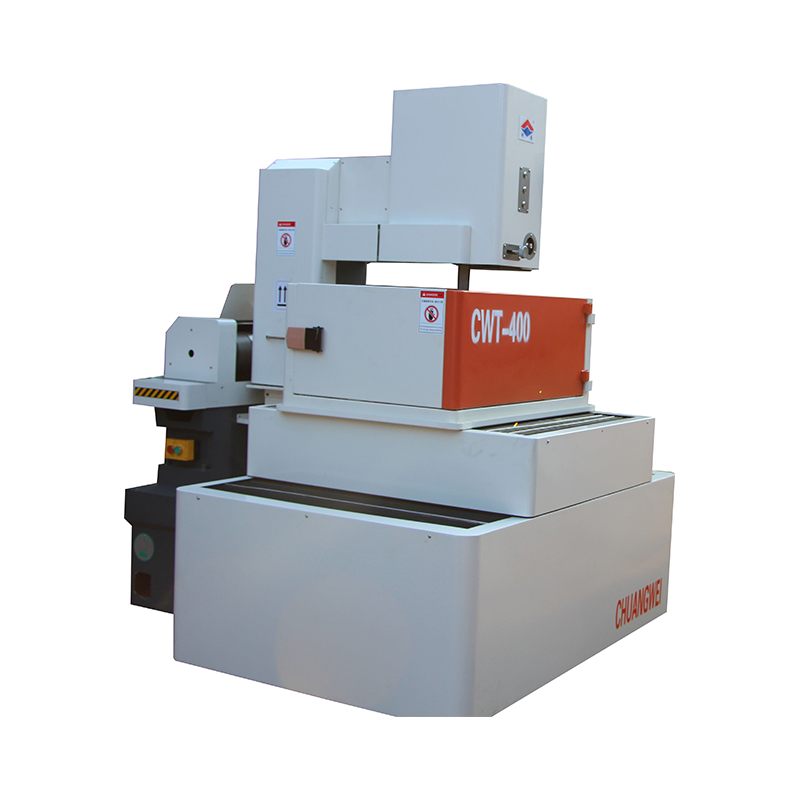

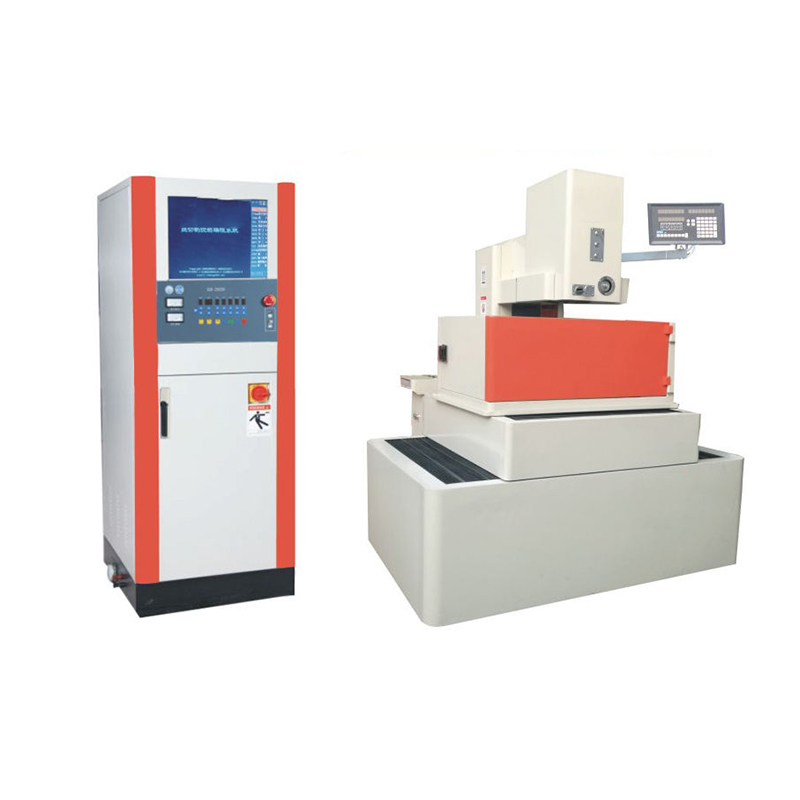

DK7740 T-type servo Bảo vệ hoàn toàn CNC Dây EDM EDM Máy cắt tốc độ trung bình

Giới thiệu bảo vệ CNC DK7740 Type Bảo vệ hoàn toàn CNC EDM EDM Máy cắt tốc độ trung bình, một mẫu mực của kỹ thuật chính xác và công nghệ tiên tiến. Máy hiện đại này được thiết kế để phục vụ cho các nhu cầu cắt giảm chính xác cao của các ngành công nghiệp khác nhau, bao gồm hàng không vũ trụ, ô tô và sản xuất nấm mốc.

DK7740 có cấu trúc loại T mạnh mẽ, đảm bảo tính ổn định và độ cứng trong quá trình hoạt động. Thiết kế được bao bọc hoàn toàn của nó không chỉ tăng cường an toàn bằng cách bảo vệ các nhà khai thác khỏi quá trình cắt mà còn giảm thiểu ô nhiễm môi trường, làm cho nó trở nên lý tưởng cho môi trường sản xuất sạch và có kiểm soát.

Được trang bị động cơ servo hiệu suất cao, máy EDM dây CNC này mang lại độ chính xác và độ lặp lại cắt đặc biệt, làm cho nó hoàn hảo cho các phôi phức tạp và chi tiết. Khả năng cắt tốc độ trung bình tạo ra sự cân bằng giữa tốc độ và độ chính xác, cho phép sản xuất hiệu quả mà không ảnh hưởng đến chất lượng.

Hệ thống điều khiển CNC tiên tiến của DK7740 đảm bảo hoạt động thân thiện với người dùng, với lập trình trực quan và giám sát thời gian thực của quy trình cắt. Điều này tăng cường năng suất và giảm thời gian chết, làm cho nó trở thành một lựa chọn đáng tin cậy cho các dây chuyền sản xuất có nhu cầu cao.

Kết hợp các thành phần hàng đầu và thiết kế tiên tiến, DK7740 T-type servo bảo vệ hoàn toàn bảo vệ CNC Dây EDM EDM Cắt tốc độ trung bình đặt ra một tiêu chuẩn mới trong ngành, hứa hẹn hiệu suất vô song và độ bền cho tất cả các nhu cầu cắt chính xác của bạn.

Liên hệ với chúng tôi

Công ty TNHH Công ty TNHH Máy công cụ Jiangsu Chuangwei CNC.

Mô tả cấu trúc sản phẩm

1. Giường máy máy: Áp dụng cấu trúc tổng thể hộp song công loại T; Cấu trúc chịu tải chính hỗ trợ sườn kết nối các xe ngựa, giá dây, bề mặt tham chiếu vận chuyển dây, tạo thành một toàn bộ ổn định của nhiều đường, bề mặt và vật thể loại T-loại kết hợp, độ cứng của cát, chắc chắn độ cứng và độ ổn định của thân máy, và độ phẳng của bề mặt.
2. Phần vận chuyển Bàn làm việc: Cỗ xe áp dụng cấu trúc sườn cốt thép, rắn, lồi lõm, cấu trúc tổ chức ổn định của cát nhựa, không dễ tạo ra lỗi hình dạng (biến dạng). Vít bóng và hướng dẫn tuyến tính được thiết kế để lắp đặt trên cùng một mặt phẳng tham chiếu cơ sở để cải thiện độ chính xác của vị trí lắp ráp và loại bỏ các lỗi lắp ráp (.
Phần giá dây: Cột sử dụng cấu trúc hộp loại C. Phần trên của cột loại C (giá trên dây trên) và thân giá thấp hơn là giá đỡ dây tương đối cố định, cứng và không dễ cộng hưởng; Cơ chế lò xo nén bằng số của lắp ráp bánh xe dây đảm bảo độ căng cân bằng của dây molypden; Cơ chế nâng thanh hướng dẫn vuông sử dụng một bánh răng sâu, cơ chế bánh răng xoắn và hướng dẫn 900V, và thanh trượt hình chữ V để thắt chặt và khóa, có thể điều chỉnh một cách đáng tin cậy và thuận tiện cho chiều cao cắt (điện); Thiết bị xịt nước trên bao gồm một tấm phun nước và hướng dẫn dây, được kết nối bên dưới thanh hướng dẫn vuông để ổn định độ rung của dây molybden và hỗ trợ tấm phun nước trên để phun hoàn toàn chất làm mát trên phần xử lý.

Thông số cơ học

1. Bề mặt làm việc Kích thước bề mặt: 540 × 780mm
2. Tối đa X/Y Trục Truyền thống: 500 × 400mm
3. Du lịch trục z tối đa: 200mm
4. Công suất đầu vào: 2kW
5. X/y trục trục vít (độ chính xác): đường kính 32mm cao độ 4mm
6. Hướng dẫn trục x/y (độ chính xác): Hướng dẫn tuyến tính
7. Độ nhám bề mặt: Cắt nhiều RA ≦ 1.1um
8. Tốc độ thức ăn dây: 0-11 m/s (Quy định tốc độ bước)
9. Tốc độ xử lý tối đa: 100mm²/phút (độ dày GR12-40mm)
10. Công suất chịu tải tối đa của bảng: 600kg
11. Kích thước phôi tối đa: 700 × 460 × 450
12. Cấu hình tiêu chuẩn của hệ thống điện: 380V ± 10%/50Hz
13. Drive trục servo X và Y sử dụng hệ thống ổ đĩa AC thương hiệu nổi tiếng được nhập khẩu, có độ chính xác xử lý ổn định hơn và độ chính xác cắt cao cao hơn.
14. Dòng điện xử lý tối đa: 6a
15. Hiển thị: màn hình LCD màu 15 "
16. Trục lập trình: X/Y/U/V Bốn trục (bốn liên kết)

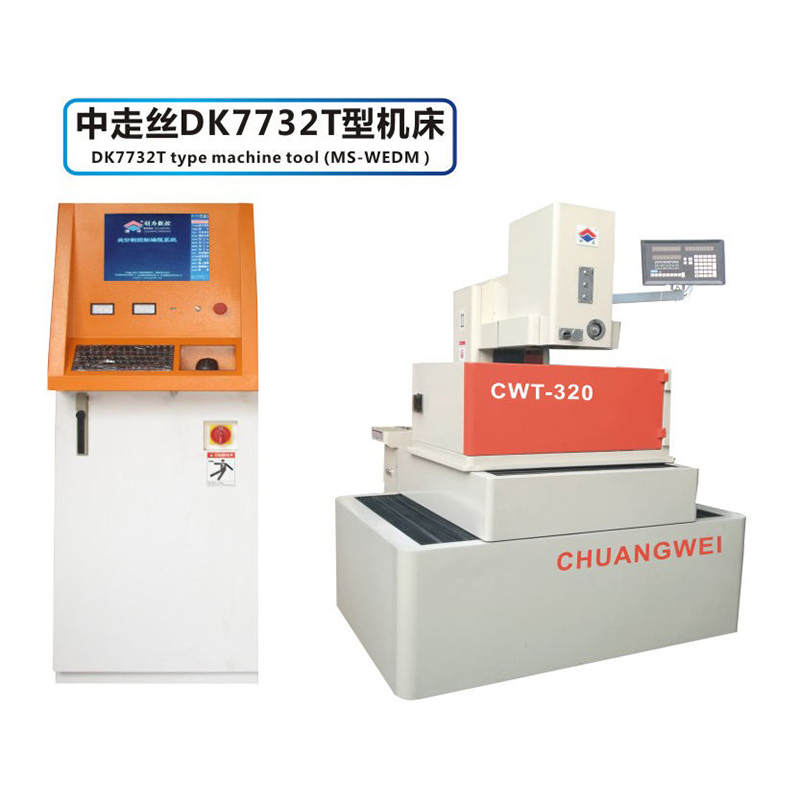

PREV: DK7732 T-type servo công suất tải cao CNC Dây EDM Máy cắt tốc độ trung bình
