1, nguyên tắc cơ bản của xử lý cắt dây EDM:

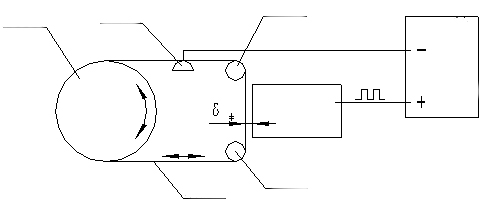

Xử lý cắt dây EDM, xả xung giữa dây điện cực và phôi, như trong Hình một. Khi đến một xung điện, giữa dây điện cực và phôi tạo ra phóng xạ, ở trung tâm của kênh phóng điện, nhiệt độ lên tới 10.000 ℃ trở lên, nhiệt độ cao để kim loại phôi tan chảy, để đạt được mục đích cắt kim loại.

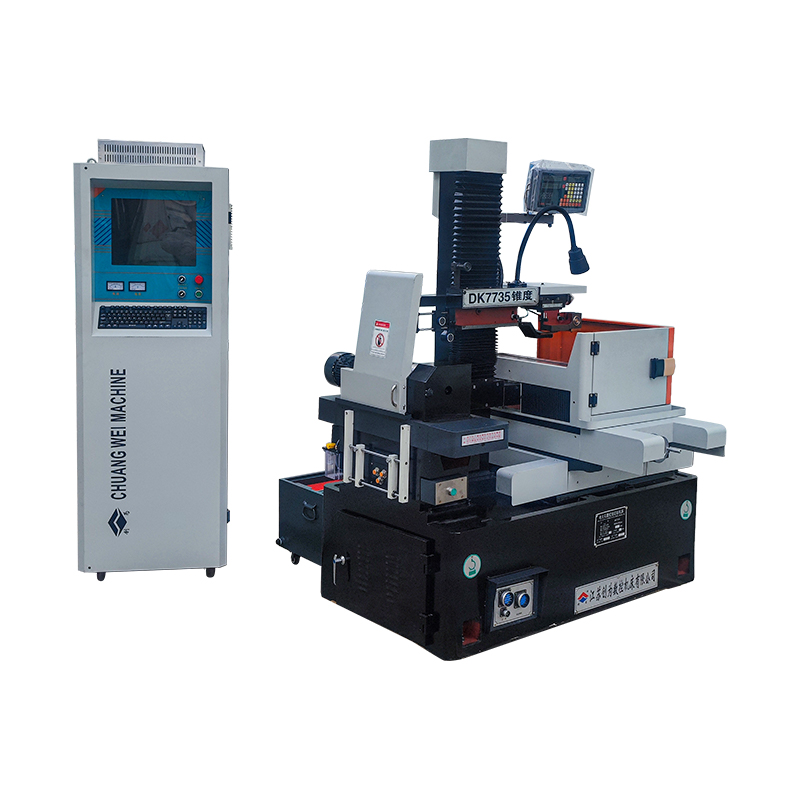

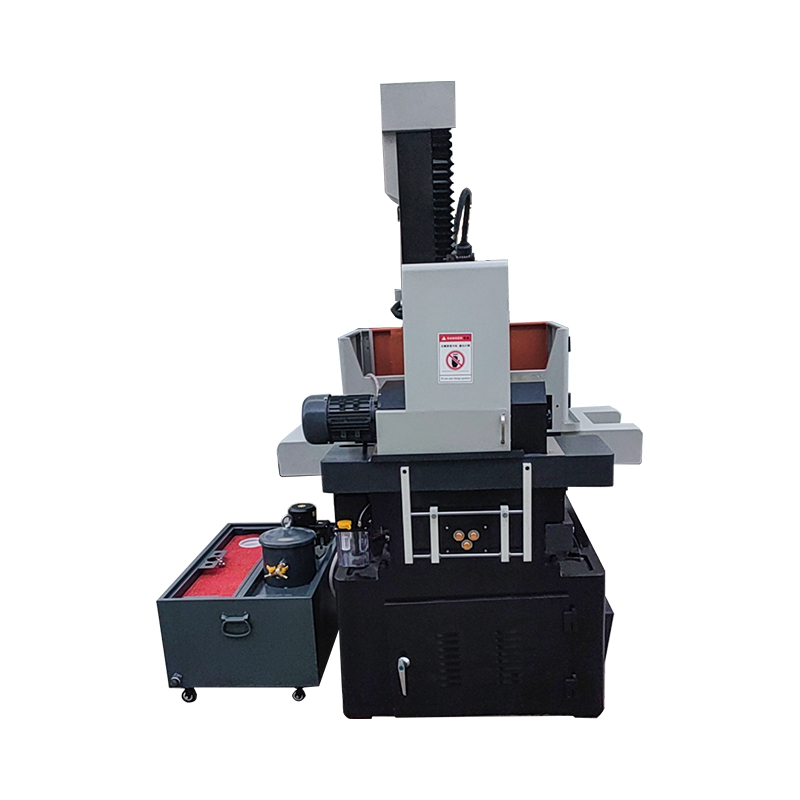

2, Thành phần của máy công cụ:
Máy công cụ chủ yếu bao gồm một cơ chế vận chuyển dây, dây, khung dây, hệ thống máy điện hệ thống chất lỏng làm việc và hệ thống điều khiển số và các bộ phận khác.
(1) Worktable
Bàn làm việc được sử dụng để kẹp phôi sẽ được xử lý, để đạt được việc xử lý cho ăn tự động. Nó chủ yếu bao gồm một tấm kéo trên và dưới, vít bóng chính xác, bánh răng không có phản ứng dữ dội và đường dẫn. Tấm kéo di chuyển qua lại dọc theo đường dẫn tuyến tính chính xác và sức mạnh của nó được truyền bởi động cơ bước đến vít bóng qua thiết bị không có phản ứng dữ dội để đạt được, do việc đạt được một yêu cầu về mặt. về các yêu cầu của mức cao và có một mức độ cứng nhắc nhất định và chống mài mòn. Một số độ cứng và sức đề kháng hao mòn.
(2) Các bộ phận vận chuyển dây
Thành phần vận chuyển dây chủ yếu được sử dụng để điều khiển dây điện cực theo chuyển động tốc độ tuyến tính nhất định và dây điện cực bị vết thương gọn gàng trên thùng lưu trữ, cơ chế vận chuyển dây bao gồm thùng lưu trữ động cơ, tấm kéo trên và dưới, đai đồng bộ, thiết bị đảo ngược và các thành phần khác.
Các yêu cầu cơ bản của nó là:
Xi lanh lưu trữ trên một tay quay di chuyển, để đảm bảo rằng dây điện cực trong xi lanh lưu trữ được sắp xếp gọn gàng.
Runout xuyên tâm và chạy trục của xi lanh lưu trữ phải nhỏ.
Xi lanh nên được xoay về phía trước và đảo ngược.
Cơ chế lưu trữ dây phải được cách nhiệt từ giường.
Phần vận chuyển dây áp dụng một nắp kín để ngăn chất lỏng làm việc bắn tung tóe.
(3) Các bộ phận khung dây
Các bộ phận của khung dây chủ yếu bao gồm các cột, một đúc hẫng trên và dưới, bánh xe hướng dẫn, đầu côn và các thành phần khác. Thành phần khung và thành phần xi lanh lưu trữ dây cùng nhau tạo thành hệ thống chuyển động của dây điện cực. Chức năng chính của khung dây là hỗ trợ dây điện cực khi nó di chuyển ở tốc độ tuyến tính ổn định và giữ phần hoạt động của dây điện cực ở một góc hình học nhất định đến mặt phẳng bảng.
Lắp ráp côn (tấm kéo loại chéo được gắn trên lớp đúc trên) có thể đảm bảo phôi gia công đạt được 6 °/80㎜.
(4) Các thành phần giường
Giường là toàn bộ cấu trúc hộp vuông, do đó độ cứng và sức mạnh là tốt, phần trên của nó được trang bị các bộ phận bàn, các bộ phận khung dây và các bộ phận vận chuyển dây, và phần dưới được trang bị một bể chứa chất lỏng và các bộ phận điện của máy công cụ, không chỉ an toàn nhưng cũng có khả năng cải thiện môi trường hoạt động.
