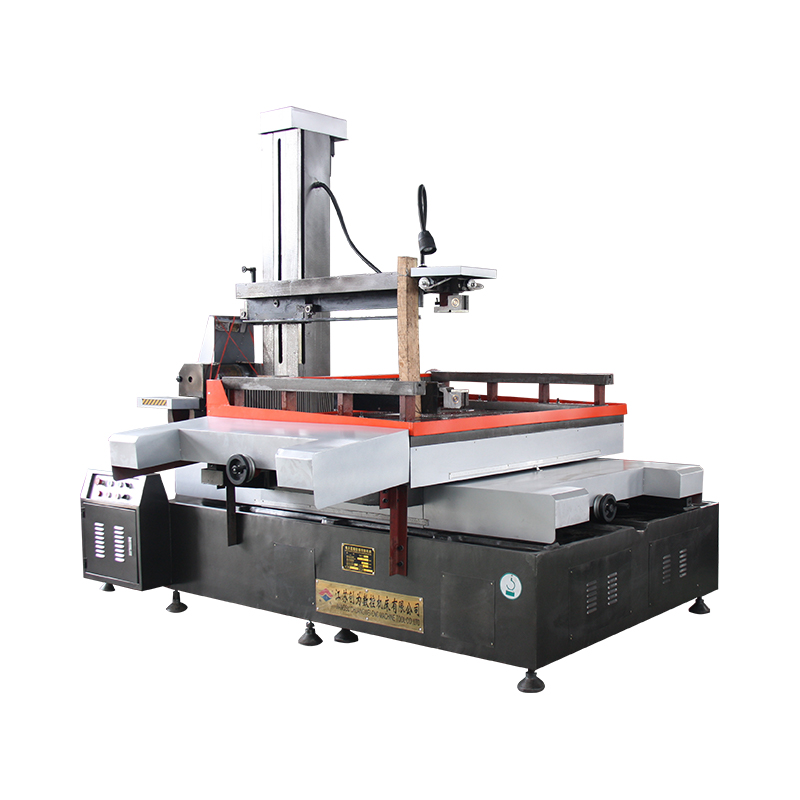

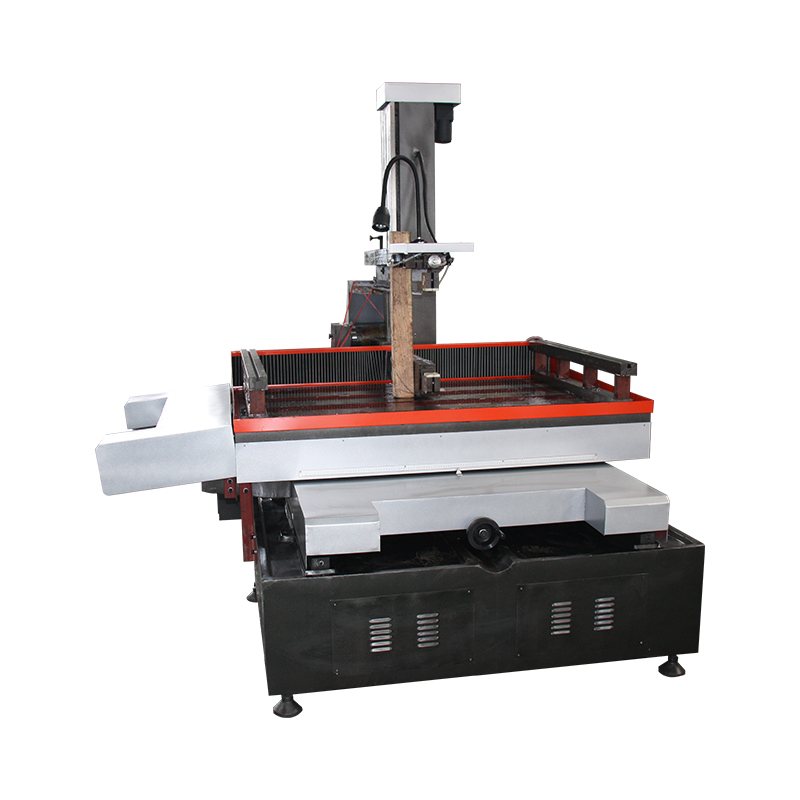

DK77100 AZ Stepper CNC Dây EDM Máy cắt tốc độ cao với động cơ nâng

1. Kích thước bàn làm việc: 1180mm × 1700mm
2. Độ dày cắt tối đa: 800mm
3. Taper tối đa: 6º/80mm
4. Tải tối đa: 2800kg
5. X, Y trục Trình du lịch: 1000 × 1200mm
6. Molybdenum Dây chạy tốc độ: 11m/s
7. Bàn làm việc di chuyển chất béo tương đương: 0,001mm
8. Chất lỏng làm việc: DK-1, DK-4 Nanguang
9. Nguồn điện: 380V.50Hz (220V.50Hz)
10. Tiêu thụ năng lượng máy: <2kva
11. Máy chính trọng lượng: 6500kg
12. Kích thước máy chính: 3000 × 2800 × 2500
13. Độ chính xác xử lý: Theo tiêu chuẩn GB/T 7926-2015.
14. Độ nhám bề mặt tối ưu RA≤2,5um.
15. Động cơ nâng

1. Giường máy được làm bằng đúc cát nhựa, có biến dạng nhỏ và cường độ cao sau khi ủ thứ cấp.
2. Nó có các đặc điểm của hiệu suất ổn định, công suất đầu ra cao, tốc độ cắt nhanh, hoàn thiện bề mặt cao và mất dây molypden thấp. Mất dây molypden cực thấp làm giảm đáng kể chi phí xử lý.
3. Lập trình và điều khiển tích hợp: Đồ họa phức tạp có thể được chuyển đổi thành bản vẽ DXF thông qua CAD, có thể theo dõi đồ họa xử lý theo thời gian thực và có thể hiển thị nhiều trạng thái xử lý. Nó cũng có bộ nhớ hỏng điện, rút ​​lại ngắn mạch, bảo vệ ngắt dây, tắt tự động, xoay góc tùy ý và các chức năng khác.
4. Bộ biến tần cắt dây thương hiệu dành riêng được sử dụng để điều khiển động cơ vận chuyển dây, điều chỉnh tốc độ bước và giao tiếp không tiếp xúc với công tắc cảm ứng. Không có nhiễu tia lửa trong quá trình đi lại, không có tiếng ồn giao tiếp và động cơ chạy trơn tru, điều này giúp cải thiện độ tin cậy và an toàn của máy công cụ.

Nguyên tắc cơ bản của việc cắt dây EDM là sử dụng điện cực công cụ để thực hiện xả xung trên phôi để đạt được xử lý. Cắt dây EDM không yêu cầu sản xuất các điện cực hình thành và sử dụng dây kim loại mỏng (thường được gọi là dây molybden) làm điện cực công cụ. Cực dương của nguồn cung cấp xung được kết nối với phôi và cực âm được kết nối với dây molypden; Dây molybden di chuyển qua lại với tốc độ nhất định, và nó liên tục đi vào và rời khỏi khu vực xả; Đồng thời, một môi trường chất lỏng được phun giữa dây molybden và phôi. Miễn là người vận hành điều khiển hiệu quả tốc độ và quỹ đạo của chuyển động của dây molybdenum trên phôi, hình dạng và kích thước cần thiết của phôi có thể được cắt. Quỹ đạo của chuyển động phôi được hình thành bởi bộ bàn làm việc tọa độ (hai động cơ bước được điều khiển theo hướng dọc và ngang) di chuyển theo hướng x và y.
Máy chính của công cụ cắt dây DK Series CNC bao gồm giường, máy làm việc, thiết bị cho ăn dây, giá dây, bể làm mát, thiết bị điện công cụ, phụ kiện và các bộ phận khác. Nó dựa trên giường, và máy làm việc, thiết bị cho ăn dây và giá dây được lắp đặt trên cùng một bề mặt cơ sở của giường.
Những điều sau đây được giới thiệu riêng biệt:
1) Giường
Chiếc giường là một phần gang nhựa hình hộp hình hộp, là một cấu trúc đúc không thể thiếu. Phần trên được cài đặt với bàn làm việc, trống lưu trữ dây, giá dây, ánh sáng và các bộ phận khác.
2) Bàn làm việc
Bàn làm việc chủ yếu bao gồm bề mặt bàn làm việc, tấm kéo giữa, vít bóng và hộp bánh răng tốc độ. Chuyển động dọc và ngang của tấm kéo áp dụng cấu trúc hướng dẫn bóng, và động cơ bước điều khiển ốc vít qua hai cặp bánh răng chống lưng để nhận ra chuyển động của bàn làm việc. Vít bóng có những ưu điểm của độ chính xác truyền cao, hiệu quả cao và tuổi thọ dài.
3) Thiết bị vận chuyển dây
Trống lưu trữ dây bao gồm một xi lanh rỗng vách mỏng. Động cơ điều khiển trống lưu trữ dây để xoay qua đầu nối và chuyển động đối ứng của trống lưu trữ dây đến từ vít sau khi thay đổi tốc độ bánh răng để lái tấm kéo thiết bị vận chuyển dây.
Việc đảo ngược thường xuyên của tấm kéo trống lưu trữ dây được điều khiển bởi một tập hợp các công tắc cảm ứng. Cấu trúc rất đơn giản và hoạt động là nhạy cảm. Các khối va chạm bên trái và phải được trang bị các thiết bị an toàn quá tải. Khi công tắc cảm ứng không thay đổi hướng, dòng điện của động cơ vận chuyển dây bị cắt.
4) Giá đỡ dây
Dây molypden giống như một dây đai truyền kín, được điều khiển bởi trống quanh co để hoạt động qua lại. Bánh xe dây và một cặp bánh xe hướng dẫn chính được bọc bởi dây molybdenum và chạy trong một chu kỳ.
Bánh xe hướng dẫn áp dụng một phần kín của dây molybden theo chiều dọc.
5) bể làm mát
Bơm nước cung cấp chất lỏng làm việc đến khu vực xử lý. Các trầm tích tích tụ trong hộp bụi bẩn và phải được làm sạch thường xuyên. Chất làm mát làm việc sử dụng chất lỏng seal hóa DX-1.
6) Phụ kiện
Kẹp: Nhóm kẹp được sử dụng để cố định tấm phẳng hoặc phôi hình trụ, và kẹp được cố định vào bàn làm việc bằng vít kiểu chữ T.
Crank: Được sử dụng để cuộn dây để xoay trống lưu trữ dây.
③ Bánh xe thắt chặt dây: Được sử dụng để siết thủ công dây molybdenum.
